首页>>产品展示>>固定式放射性监测设备>>污染物测量系统

衰变池控制系统

点击放大
产品型号:
PRM-8000A型
产品报价:
产品特点:
该衰变池控制系统主要由两部分组成,即辐射监测模块和水泵控制模块,其分别负责剂量率的测量和水泵的智能化控制,下面对该系统做阐述说明。
  PRM-8000A型衰变池控制系统的详细资料:

该衰变池控制系统主要由两部分组成,即辐射监测模块和水泵控制模块,其分别负责剂量率的测量和水泵的智能化控制,下面对该系统做阐述说明。

一、【辐射监测模块】

(1) 模块介绍:

辐射监测模块采用PRM-8000A型仪器,是一种新型的x/γ辐射在线连续测量报警装置,主机选用了32位高速嵌入式微处理器与1024x600彩色液晶触摸屏,探头设计成IP68级别的防水结构,可应用于衰变池辐射监测。主机和探头采用了可靠的RS485通讯方式,保证了主机能实时显示每个探头的具体剂量率,并能实时指示出探头的当前状态(在线/掉线/报警),显示界面美观大方,操作简单。

模块主要用来对γ射线进行剂量率的测量并报警,广泛应用于放射性废物库、工业无损探伤、医院γ刀治疗、同位素应用、γ辐照、医院X射线诊断、钴治疗、核电站、衰变池等放射性场所。

(2) 功能特点:

  1. 选用32位高速嵌入式微处理器,保证了监测数据与状态的实时响应。
  2. 采用7.01024×600彩色液晶触摸屏,全触摸操作,界面美观,可操作性强。
  3. 该模块可同时挂载2个防水探头,亦可自动识别并在主机读取并设置相应参数。
  4. 报警阈值连续可调(出厂默认设置高阈值为5.0μSv/h,低阈值0.0μSv /h)。
  5. 可以实时显示各探头状态:在线/掉线/报警。
  6. 主机可设置多种报警fang式,支持声光报警、声音报警、报警deng、关闭四种模式。
  7. 主机能自动记录阈值报警,并自动存储,掉电后不丢失。
  8. 可手动查询各探头阈值报警记录。
  9. 可设置/读取衰变池排水周期,并实时显示当前衰变时间;
  10. 可显示2号池(衰变周期)及3号池(辐射超限值)的排水状态;
  11. 具有实时时钟功能,可显示年月日及时分秒,掉电亦可记录实时时钟。
  12. 通讯方式:标准RS485接口,传输距离可达800米。

(3) 技术指标:

1. 探测器:GM探测器(能量补偿)

2测量范围:0.01μSv /h2500μSv /h

3灵敏度:1μSv/h>5CPS,响应时间:1S(经过算法处理)

5相对固有误差:≤±15%

6能量响应:48Kev3Mev ≤±30%

7电源:市电AC220V

8使用环境:温度-10℃+50℃,相对湿度(40℃温度下)≤90%。

9. 探头防水级别:IP68

10尺寸,主机:260×160×68mm(不含底座);防水探头:φ140×90 mm

(4) 使用操作说明:

1.仪器开机界面

连线好探头及电源线后,打开船型电源开关,机器进入开机界面,界面显示仪器相关信息,按任意键后,进入测量界面如图1-1





监测界面下默认显示2个探头及衰变池的相关信息。

□ 显示2个探头的实时剂量率,在线、掉线及报警状态;

□ 可设置/读取衰变池的周期,显示衰变池运行时间及2号池、3号池的排水状态;

□ 当衰变周期到期后,2号池自动排水至低水位停止;

□ 当辐射值低于限值超过5分钟时,3号池自动排水至低水位停止;

□ 菜单按键可跳转至菜单界面,返回按键可跳转至开机界面;

□ 右下角的图标对应当前主机的报警配置;



2.主菜单界面

在任意界面按菜单键均可进入主菜单界面,如图2-1



主菜单界面有五个子菜单,按相应子菜单均可跳转至对应的显示界面:

1------探头参数。

2------报警设置。

3------报警数据查询。

4------时钟设置。

5------其他(预留)。

3.探头参数界面

    如图3-1,读取或设置探头参数时,请保证当前主机只连接1个探头,先点击读取按键读取当前探头编号,然后再对其他参数设置进行操作。

各功能说明如下:

读取编号:读取当前的探头编号。

设置按键:可设置探头编号。

系数Fa 探头的刻度系数(刻度时才需要修改)。

系数Fb 探头的修正系数(只读)。

高阈值:  设置探头的报警高阈值;

低阈值:  探头的报警低阈值(只读);

读取参数:读取当前探头的所有参数。



4.报警设置界面

如图4-1,报警模式:主机的报警模式有四种配置,可以根据实际需要设置(声音+/声音//关闭),设置完后在监测界面有对应图标显示,所挂载的探头中,任一探头报警,都会触发主机报警。



5.报警数据查询界面

通过读取按键选择需要读取的探头编号,该界面可查询各探头的报警数据,每个探头支持512组报警数据,2个探头共可存储1000组数据(可按需求定制开发),且可通过翻页键查询5页数据(可按需求定制开发),有探头在报警的状态下,主机每1分钟保存一个探头的一组实时数据,数据查询时,数据被被查询到,如图5-1





该界面的清除数据按键可清空主机存储的报警数据,点击清除数据按键后会弹出对话框选择是否删除数据(谨慎操作,删除后不可恢复),如图5-2





6.时钟设置界面

可设置当前的实时时钟,设置年、月、日及时、分、秒,设置完后可实时显示,掉电亦可记录实时时间,如图6-1.





二、水泵控制模块

(1) 模块介绍:

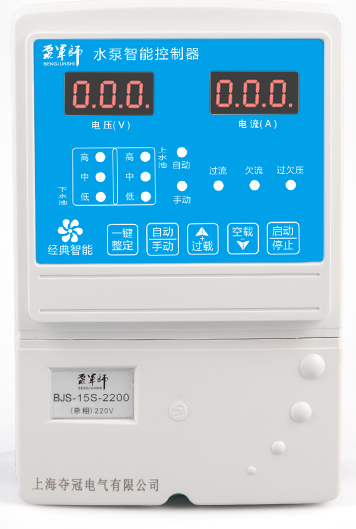

水泵控制模块采用了3个水泵智能控制器主机,分别控制3个水池的水泵开关。该水泵智能控制器主机微电脑单片机技术,集电机综合保护和数显功能于一体,独特的电流和水位感应技术,可实现水泵缺水干转和堵转的双重保护。

该水泵智能控制器可接五种控制元件:压力变送器、远传压力表、电接点、浮球、探头。在衰变池的应用中,1号池考虑到沉淀物使用浮球液位开关控制,2号池(衰变池)以及3号池使用干簧管液位开关,以达到对衰变池的自动化智能控制。



(2) 功能特点:

1.开机:接通电源选择实际所需控制模式---水位控制或压力控制。

2.设置电流保护参数:启动水泵后,电流屏即显示水泵的实际工作电流;将过载保护和空载保护设置到合适的保护范围,亦可通过一键整定功能自动设置电流范围(推荐手动设置)。

3.自动、手动两种工作模式选择(按键切换)

4.故障报警:水泵受保护所停止后,会发出报警,同时对应的故障指示灯亮;

5.过欠电压保护:当电源电压超过或低于电压保护范围,则3秒内自动切断电源。

6.过载保护: 超过设定值越多,则过载保护动作越快。

7.空载保护:具有反时限保护特性即低于设定值越多,则空载保护动作越快。



(3) 主要参数:

1. 主机静态消耗功率 : 3W

2. 电源电压 : AC380V ± 10% 50HZ

3. 水位三档显示 : 依次为低位 中位 高位

4. 水位最大控制距离:无强电场和磁场及干扰的环境≤500米;

5. 过欠电压保护范围 :260V ≤3秒跳闸)





(4) 操作说明:

1. 过载保护的电流参数设置

此功能对水泵在堵转、生锈、过载时可以进行有效控制和保护。持续按过载3秒到一声后松手,即进入过载电流设置状态,这时过载灯亮、数码显示上次所设置的参数,按键增加、按键减少,对电流参数进行调整,设置完毕10秒后自动保存退出。

设置的参数要满足 --- 正常运行电流< 过载保护电流参数  水泵超负荷参数

举例:水泵正常出水时显示运行电流为10A时,将过载电流设为12A左右即可。

2. 空载保护的电流参数设置

此功能对水泵在水源缺水、空转、叶轮损坏时可以进行控制和保护。持续按空载3秒到一声后松手,即进入缺水保护参数设置状态,这时空载灯亮、数码显示上次设置的参数按键对参数进行调整,设置完毕10秒后自动保存退出。

设置的参数需要满足 --- 空转电流< 空载电流参数  正常运行电流。

举例1:水泵正常出水时显示运行电流为 10A 时,将空载电流设为 5A 左右即可。

3. 自动/手动控制

◇ 在自动模式下水位或压力控制功能都自动运行;

◇ 在手动模式下不受水位和压力功能的控制;只有 “启动/停止按键才可以控制。

4. 一键整定功能

确保水泵在正常运行状态下,持续按一键整定3秒到三声后松手,即表示控制器已自动设置好水泵的过载电流和空载电流保护参数。



(5) 故障及排除方法:

故障

原因

解决办法

水泵启动后就会受空载

保护而停止(空载灯亮)

1. 水源缺水

2. 叶轮损坏

3. 缺水电流参数设置太大而

水泵运行电流小

1.检查水源

2.检查水泵

3.将缺水电流参数设置为小于水泵的运行电流

水泵启动后就会受过载

保护而停止(过载灯亮)

1. 水泵卡沙或堵转

2. 过电流参数设置太小而水泵运行电流大

1.检查水泵

2.检查电线接头或电器

3.将过电流参数设置为大于水泵的运行电流

水泵启动后就马上停止

(过流指示灯亮并不停闪烁)

1.电机损坏

2.短路

1.检查电机

2.检查电路

排水控制时水位显示高位,但没有启动水泵

1.手动模式

2.没有选择排水功能

1.观察面板的指示灯及排除故障;

2.将功能选择排水功能;

(6) 注意事项:

1. 过载电流所设置的保护参数必须小于水泵超负荷的电流参数,和大于正常运行的电流,否则不能起到有效的保护;

2. 空载电流所设置的保护参数必须大于水泵超负荷的电流参数,和小于正常运行的电流,否则不能起到有效的保护;

3. 安装本产品时,请按国家标准的电工规程操作,请勿带电作业,请专ye人士安装,防止出现触电事故;

4. 非专ye人士请勿打开主机,更加不要触动内部布线;

5. 水位开关控制水位时要经常检查信号线和浮球开关内部有无受潮。

防水辐射检测探头



1. 探测器:GM探测器(能量补偿)。

2. 测量范围:0.01μSv /h~2500μSv /h。

3. 灵 敏 度:1μSv/h>5CPS。

4. 响应时间:1S(经过算法处理)。

5. 相对固有误差:≤±15%。

6. 能量响应:48Kev~3Mev ≤±30%。

7. 电源:市电220V。

8. 使用环境:温度-10℃~+50℃,相对湿度(在40℃温度下)≤90%。

9. 防水级别:IP68。

10. 尺寸:φ140×90 mm。



产品相关关键字: 衰变池控制系统 PRM-8000A型 辐射监测模块
